功能概述 Function

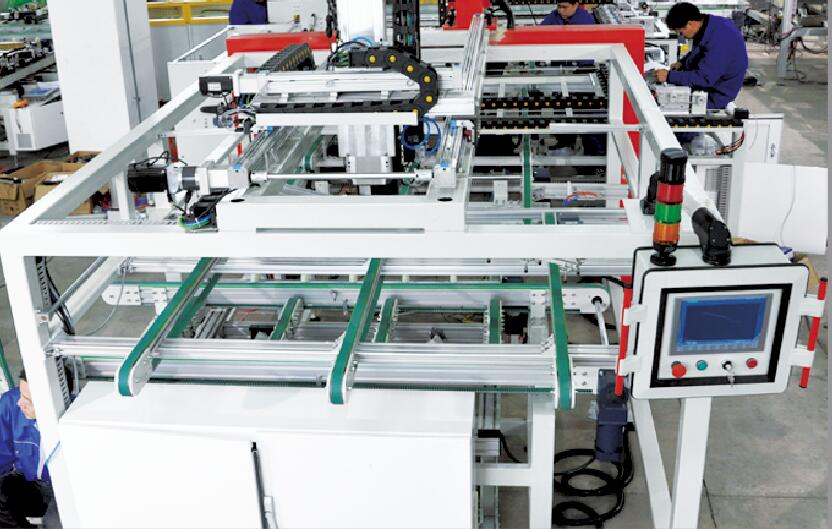

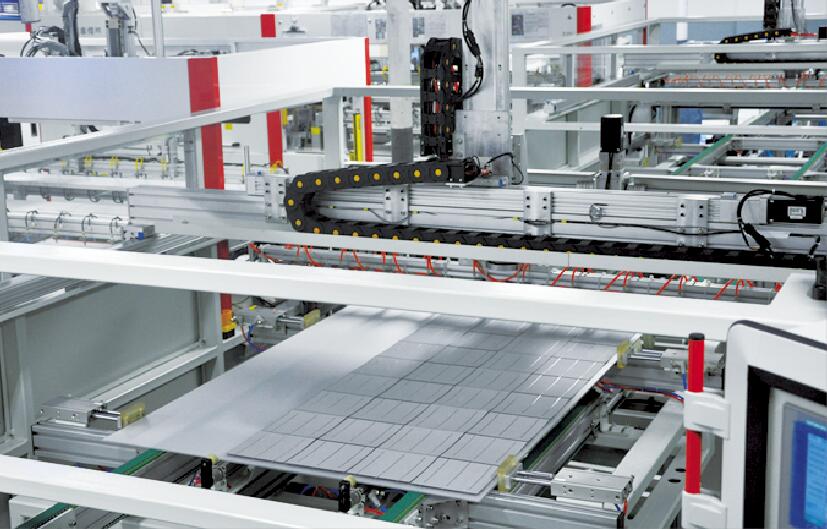

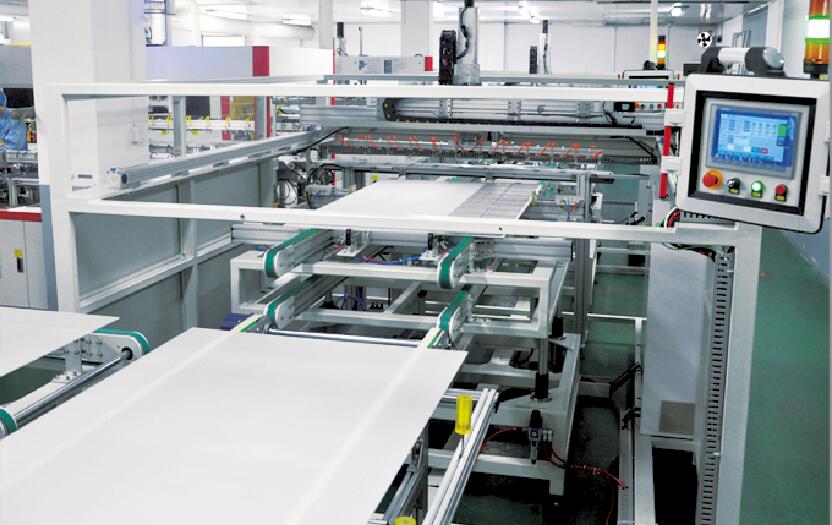

此設備用于將自動串焊機串焊好的電池串，按照工藝尺寸要求和排版方向順序自動排版鋪設到玻璃/EVA上，組成電池串陣列。玻璃/EVA通過傳輸線傳輸至指定位置，并進行機械定位，四軸機械手抓取電池串實現智能相機檢測缺陷、定位、自動旋轉、自動排版功能。設備通過同步帶傳輸與自動生產線對接，實現了自動流水作業。
設備主要性能參數 Main Technical Parameters
適合組件規格(Suitable for Solar Module Size)：
L(1300～2000)×W(800～1100)mm
電池串尺寸(Stringing Cell Size)：125(8～12pcs/stringing)； 156(8～12pcs/stringing)
外形尺寸(Dimensions)：3480×2700×2100mm
不同版型切換時間(Different Size Module Switching Time)：≤20min
電池串間距(Stringing Cell Spacing)：1～10mm可調 (Adjustable)
電池串定位精度(Stringing Cell Positioning Precision)：±0.2mm
排版效率(Laying-up Efficiency)：≤16s/stringing
電池串輸入高度(Stringing Cell Input Height)：≤1150mm
組件傳輸高度(Solar Module Transmission Height)：950±35mm
氣源 壓力(Air Pressure)：0.5～0.8MPa
整機功率(Total Power)：4.5Kw
